Jakie jest obciążenie - nośność grodzic betonowych?
Jako dostawca grodzic byłem wielokrotnie pytany o nośność grodzic betonowych. Jest to kluczowy temat, szczególnie dla osób zaangażowanych w projekty budowlane, w których stabilność i bezpieczeństwo konstrukcji w dużym stopniu zależą od wydajności tych grodzic.
Grodzice betonowe są szeroko stosowane w różnych zastosowaniach w inżynierii lądowej, takich jak ściany oporowe, grodzie i konstrukcje nabrzeży. Ich nośność zależy od kilku czynników, a zrozumienie tych czynników jest niezbędne dla prawidłowego projektowania i montażu.
1. Właściwości materiałowe betonu
Jakość i właściwości betonu stosowanego w grodzicach odgrywają zasadniczą rolę w określaniu ich nośności. Beton o wysokiej wytrzymałości ma na ogół lepszą nośność. Kluczowym parametrem jest wytrzymałość betonu na ściskanie. Na przykład w konstrukcji grodzic powszechnie stosuje się beton o wytrzymałości na ściskanie od 30 MPa do 60 MPa. Beton o wyższej wytrzymałości może wytrzymać większe obciążenia pionowe i boczne bez znaczących deformacji lub uszkodzeń.
Moduł sprężystości betonu wpływa również na jego zachowanie nośne. Wyższy moduł sprężystości oznacza, że beton będzie mniej odkształcał się pod obciążeniem, co jest korzystne dla utrzymania integralności konstrukcji grodzicy. Dodatkowo trwałość betonu, w tym jego odporność na czynniki środowiskowe, takie jak woda, chemikalia i cykle zamrażania i rozmrażania, może wpływać na jego długoterminową nośność.
2. Charakterystyka geometryczna grodzic
Kształt i wymiary grodzic betonowych mają bezpośredni wpływ na ich nośność. Kształt przekroju poprzecznego, na przykład w kształcie litery T, U lub prostokąta, wpływa na rozkład naprężeń wewnątrz pala. Na przykład grodzice w kształcie litery U, takie jak naszeGrodzice U walcowane na zimno, mają większy moment bezwładności w porównaniu do niektórych innych kształtów. Oznacza to, że lepiej wytrzymują momenty zginające, co ma kluczowe znaczenie, gdy grodzice poddawane są obciążeniom bocznym, takim jak ciśnienie gruntu lub ciśnienie wody.
Istotnymi czynnikami są także długość i grubość grodzic. Dłuższe grodzice mogą wnikać głębiej w grunt, zapewniając lepsze zakotwienie i zwiększając ogólną stabilność konstrukcji. Grubsze grodzice mają na ogół większą nośność, ponieważ mogą wytrzymać większe siły bez wyboczenia i pękania.
3. Warunki glebowe
Grunt, w którym instalowane są grodzice betonowe, jest istotnym czynnikiem określającym ich nośność. Różne rodzaje gleby, takie jak glina, piasek i żwir, mają różne właściwości, które wpływają na interakcję pomiędzy grodzicą a gruntem.
W gruntach spoistych, takich jak glina, opór tarcia pomiędzy grodzicą a gruntem odgrywa ważną rolę w podtrzymywaniu obciążenia. Przyczepność pomiędzy powierzchnią betonu a gliną może zapewnić dodatkową odporność. Jednakże w przypadku miękkiej gliny osiadanie gruntu może zmniejszyć długoterminową nośność grodzic.
W przypadku gruntów ziarnistych, takich jak piasek, głównym czynnikiem jest boczne parcie gruntu wywierane na grodzice. Kąt tarcia wewnętrznego piasku wpływa na wielkość ciśnienia bocznego. Dobrze zagęszczony piasek może stanowić dobre podparcie dla grodzic, natomiast piasek sypki może wymagać dodatkowych działań zapewniających stabilność konstrukcji.
4. Metoda instalacji
Sposób montażu grodzic betonowych może również wpływać na ich nośność. Prawidłowy montaż gwarantuje prawidłowe ułożenie grodzic i dobry kontakt z gruntem. Wbijanie grodzic w ziemię przy użyciu odpowiedniego sprzętu, np. kafarów, może zminimalizować uszkodzenia pali i zapewnić ścisłe dopasowanie pomiędzy sąsiednimi paliami.
Jeśli montaż nie zostanie wykonany prawidłowo, na przykład, jeśli pale zostaną wbite pod niewłaściwym kątem lub jeśli między palami pojawią się szczeliny, może to prowadzić do zmniejszenia nośności. W niektórych przypadkach w trudnych warunkach gruntowych konieczne może okazać się wstępne nawiercenie lub przewiercenie, aby ułatwić montaż grodzic bez powodowania nadmiernych uszkodzeń.
5. Rodzaje obciążeń
Kolejnym ważnym czynnikiem jest rodzaj obciążenia, jakie będą przenosić grodzice betonowe. Istnieją głównie dwa rodzaje obciążeń: obciążenia pionowe i obciążenia boczne.
Obciążenia pionowe są zwykle spowodowane ciężarem konstrukcji nad grodzicami, takim jak ciężar budynku lub mostu. Nośność grodzic na obciążenia pionowe zależy od ich pola przekroju poprzecznego i wytrzymałości betonu na ściskanie.
Z drugiej strony obciążenia boczne mogą wynikać z ciśnienia gruntu, ciśnienia wody lub sił sejsmicznych. Obciążenia boczne stanowią większe wyzwanie dla grodzic, ponieważ mogą powodować naprężenia zginające i ścinające. Zdolność grodzic do wytrzymywania obciążeń bocznych jest związana z ich kształtem, momentem bezwładności i interakcją z otaczającym gruntem.
Obliczanie obciążenia - nośność
Aby dokładnie określić nośność grodzic betonowych, inżynierowie często wykorzystują kombinację obliczeń teoretycznych i testów terenowych. Metody teoretyczne opierają się na zasadach mechaniki budowli i mechaniki gruntów. Metody te uwzględniają właściwości materiału, cechy geometryczne i warunki gruntowe, jak opisano powyżej.
Testy terenowe, takie jak testy obciążenia pali, mogą dostarczyć dokładniejszych informacji na temat rzeczywistej nośności grodzic w konkretnym miejscu. W badaniu obciążenia pala na grodzicę przykładane jest znane obciążenie i mierzone jest powstałe odkształcenie. Dane te można wykorzystać do weryfikacji obliczeń teoretycznych i wprowadzenia niezbędnych korekt w projekcie.
Porównanie z innymi typami grodzic

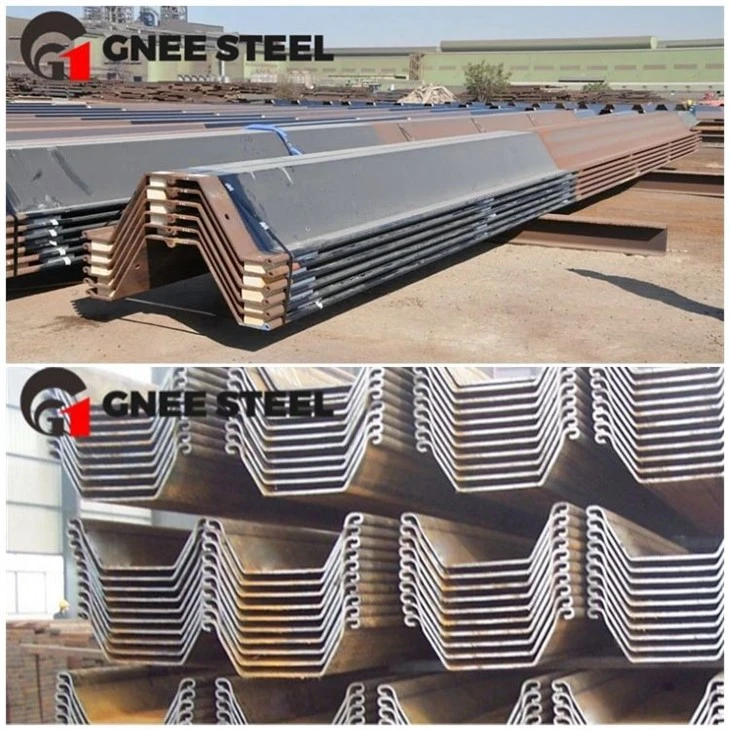

Rozważając nośność, warto także porównać grodzice betonowe z innymi rodzajami grodzic, np.Pale z blachy stalowejIStos blach stalowych Larsen.
Grodzice stalowe mają na ogół wyższy stosunek wytrzymałości do masy w porównaniu do grodzic betonowych. Oznacza to, że mogą przenosić większe obciążenia dla danej powierzchni przekroju. Jednakże grodzice stalowe są bardziej podatne na korozję, szczególnie w środowiskach morskich. Z drugiej strony grodzice betonowe są trwalsze pod względem odporności na korozję, ale mogą mieć mniejszą nośność na jednostkę masy.
Wybór pomiędzy betonem, stalą lub innymi rodzajami grodzic zależy od konkretnych wymagań projektu, w tym warunków obciążenia, czynników środowiskowych i budżetu.
Wniosek
Podsumowując, nośność grodzic betonowych to złożony temat, na który wpływa wiele czynników, w tym właściwości materiału, charakterystyka geometryczna, warunki gruntowe, metoda montażu i rodzaje obciążeń. Zrozumienie tych czynników ma kluczowe znaczenie dla prawidłowego projektowania i stosowania grodzic betonowych w projektach budowlanych.
Jako dostawca grodzic jesteśmy zobowiązani do dostarczania wysokiej jakości grodzic betonowych, które spełniają specyficzne wymagania naszych klientów w zakresie nośności. Nasze produkty są projektowane i produkowane pod ścisłą kontrolą jakości, aby zapewnić ich wydajność i trwałość.
Jeśli jesteś zaangażowany w projekt wymagający grodzic i masz pytania dotyczące nośności lub potrzebujesz porady w zakresie wyboru odpowiedniego rodzaju grodzic, jesteśmy tutaj, aby Ci pomóc. Skontaktuj się z nami, aby uzyskać więcej informacji i rozpocząć dyskusję na temat Twoich konkretnych potrzeb. Z niecierpliwością czekamy na współpracę z Państwem w celu znalezienia najlepszych rozwiązań w zakresie grodzic dla Państwa projektu.
Referencje
- Bowles, JE (1996). Analiza i projektowanie fundamentów (wyd. 5). McGraw-Wzgórze.
- Coduto, DP, Kitch, JR i Stuedlein, AM (2011). Projekt fundamentów: zasady i praktyki (wyd. 2). Pearsona.
- Tomlinson, MJ i Woodward, J. (2015). Praktyka projektowania pali i konstrukcji (wyd. 5). Prasa Spon.
