Monitorowanie odkształceń ścian szczelnych podczas budowy jest krytycznym aspektem zapewnienia bezpieczeństwa i integralności każdego projektuŚciana szczelna. Jako dostawca grodzic rozumiem wagę tego procesu. Na tym blogu podzielę się skutecznymi metodami monitorowania odkształceń ścian grodzic podczas budowy, opierając się na moim doświadczeniu w branży.
Zrozumienie znaczenia monitorowania deformacji
Przed zagłębieniem się w metody monitorowania należy koniecznie zrozumieć, dlaczego monitorowanie odkształceń jest tak istotne. Ściany szczelne są często stosowane w różnych projektach budowlanych, takich jak ściany oporowe, grodzie i konstrukcje nabrzeży. Wszelkie nadmierne odkształcenia mogą prowadzić do awarii konstrukcji, co może powodować zagrożenie bezpieczeństwa pracowników na budowie, uszkodzenia sąsiednich nieruchomości i kosztowne opóźnienia w projekcie. Monitorując deformacje, możemy wcześnie wykryć potencjalne problemy i podjąć odpowiednie działania, aby zapobiec ich eskalacji.
Rodzaje deformacji ścian szczelnych
Istnieje kilka rodzajów odkształceń, które mogą wystąpić w ścianach szczelnych podczas budowy:
- Przemieszczenie boczne: Jest to najczęstszy rodzaj deformacji, podczas którego grodzice poruszają się poziomo. Może to być spowodowane takimi czynnikami, jak ciśnienie gleby, zmiany wód gruntowych i prace budowlane.
- Osiadanie pionowe: Grodzice mogą również osiadać pionowo, co może mieć wpływ na ogólną stabilność ściany. Może to wynikać z zagęszczenia gleby, nierównomiernego obciążenia lub obecności miękkich warstw gleby.
- Zginanie i wyboczenie: Nadmierny nacisk boczny lub nieprawidłowy montaż mogą powodować wyginanie się lub wyginanie grodzic. Może to znacznie zmniejszyć nośność ściany i zagrozić jej integralności.
Metody monitorowania
1. Inklinometry
Inklinometry to urządzenia służące do pomiaru nachylenia lub nachylenia obiektu. W przypadku ścian szczelnych inklinometry można instalować wewnątrz grodzic lub w gruncie przylegającym do ściany. Działają na zasadzie wykrywania zmian kąta nachylenia instrumentu, co można przełożyć na przemieszczenie boczne.
- Instalacja: Obudowy inklinometrów instaluje się najpierw albo we wcześniej wywierconych otworach w grodzicach, albo w otworach wiertniczych w ziemi. Następnie do obudowy wprowadza się sondę inklinometryczną i w trakcie budowy dokonuje się pomiarów w regularnych odstępach czasu.
- Zalety: Inklinometry zapewniają dokładne i ciągłe pomiary przemieszczeń bocznych, umożliwiając monitorowanie zachowania ściany w czasie rzeczywistym. Potrafią także wykryć niewielkie zmiany w przemieszczeniu, które mogą nie być widoczne gołym okiem.
- Ograniczenia: Proces instalacji może być czasochłonny i kosztowny. Ponadto inklinometry są wrażliwe na zmiany temperatury, co może mieć wpływ na dokładność pomiarów.
2. Tachimetry
Tachimetry to instrumenty geodezyjne, które mogą mierzyć kąty i odległości z dużą precyzją. Można je stosować do monitorowania odkształceń ścian grodzic poprzez regularne pomiary położenia punktów kontrolnych na ścianie.
- Instalacja: Punkty kontrolne są najpierw wyznaczane na ścianie grodzicowej, a ich początkowe położenie jest mierzone za pomocą tachimetru. Podczas budowy tachimetr ustawia się w stałym miejscu, a położenie punktów kontrolnych jest ponownie mierzone w regularnych odstępach czasu.
- Zalety: Tachimetry są stosunkowo łatwe w użyciu i mogą zapewniać dokładne pomiary na dużych dystansach. Można je także wykorzystać do jednoczesnego monitorowania wielu punktów kontrolnych, co pozwala na kompleksową ocenę deformacji ściany.
- Ograniczenia: Tachimetry wymagają dobrej widoczności punktów kontrolnych, które mogą być zasłonięte przez sprzęt budowlany lub inne przeszkody. Ponadto czynniki środowiskowe, takie jak wiatr i temperatura, mogą wpływać na dokładność pomiarów.
3. Tensometry
Tensometry to urządzenia służące do pomiaru odkształcenia lub odkształcenia materiału. Można je mocować do powierzchni grodzic w celu monitorowania naprężeń wewnętrznych i odkształceń podczas budowy.
- Instalacja: Tensometry mocuje się do powierzchni grodzic za pomocą specjalnego kleju. Następnie do tensometrów podłącza się przewody, które przesyłają sygnały elektryczne do rejestratora danych.
- Zalety: Tensometry mogą dostarczać w czasie rzeczywistym informacji o wewnętrznych naprężeniach i odkształceniach grodzic, umożliwiając wczesne wykrycie potencjalnych problemów, takich jak zginanie lub wyboczenie.
- Ograniczenia: Tensometry są wrażliwe na czynniki środowiskowe, takie jak temperatura i wilgotność, które mogą mieć wpływ na dokładność pomiarów. Ponadto proces montażu wymaga starannego przygotowania powierzchni i kalibracji.
4. Radar penetrujący ziemię (GPR)
Naziemny radar penetrujący to nieniszcząca metoda badań wykorzystująca fale elektromagnetyczne do obrazowania podpowierzchni. Można go wykorzystać do wykrycia zmian warunków gruntowych wokół ściany grodzicowej, które mogą wskazywać na deformację.
- Działanie: Antena GPR przesuwana jest po powierzchni gruntu przylegającej do ściany szczelnej. Antena emituje fale elektromagnetyczne, które wnikają w grunt i odbijają się od obiektów podpowierzchniowych, takich jak grodzice czy warstwy gleby. Odbite fale są następnie wykrywane przez antenę i przetwarzane w celu utworzenia obrazu podpowierzchni.
- Zalety: GPR może zapewnić szybki i nieinwazyjny sposób wykrywania zmian podpowierzchniowych, takich jak puste przestrzenie w glebie lub zmiany gęstości gleby, które mogą być związane z deformacją ścian.
- Ograniczenia: Dokładność georadaru zależy od warunków gruntowych i głębokości wykrywanych obiektów. Ponadto georadar może dostarczyć jedynie dwuwymiarowy obraz podpowierzchni, co może nie wystarczyć do szczegółowej analizy deformacji ściany.
Nasza rola jako dostawcy grodzic

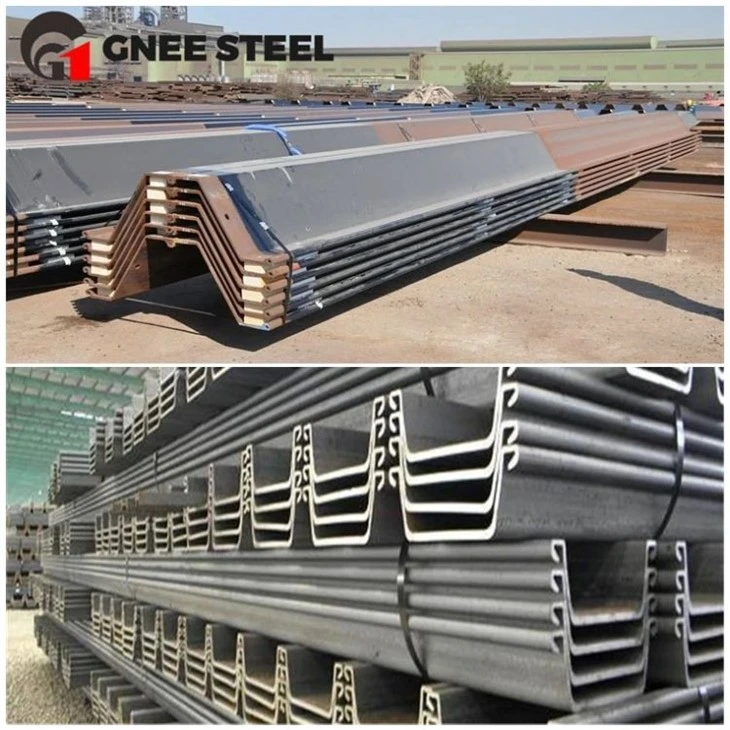

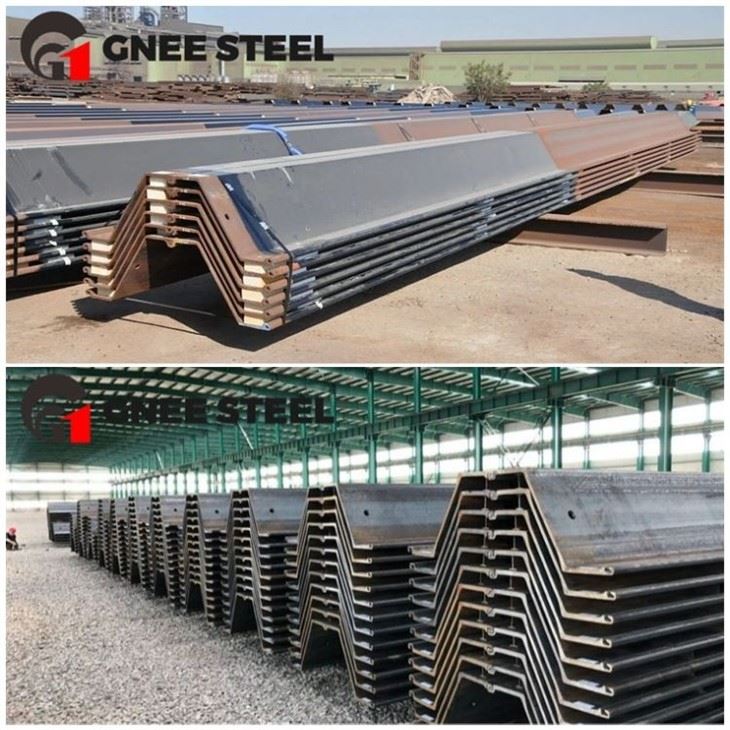

Jako dostawca grodzic odgrywamy kluczową rolę w zapewnieniu skutecznego monitorowania odkształceń podczas budowy. Oferujemy szeroką gamę wysokiej jakościStos arkuszy walcowanych na gorącoIStos blach stalowych w kształcie litery Uprodukty zaprojektowane tak, aby spełniać specyficzne wymagania każdego projektu. Nasze produkty powstają przy użyciu zaawansowanych technik i materiałów, co zapewnia ich wytrzymałość i trwałość.
Oprócz dostarczania wysokiej jakości grodzic oferujemy naszym klientom również wsparcie techniczne. Nasz zespół ekspertów może udzielić porad w zakresie wyboru odpowiedniego rodzaju grodzicy, metod montażu i technik monitorowania odkształceń. Możemy również pomóc w interpretacji danych z monitoringu i opracowaniu odpowiednich środków łagodzących w przypadku wykrycia deformacji.
Znaczenie regularnego monitorowania i analizy danych
Regularne monitorowanie odkształceń ścianek szczeliw jest niezbędne dla zapewnienia bezpieczeństwa i stabilności konstrukcji. Nie wystarczy po prostu zainstalować sprzęt monitorujący i zebrać dane; dane należy regularnie analizować w celu zidentyfikowania wszelkich trendów lub anomalii.
- Analiza trendów: Analizując dane z monitoringu w czasie, możemy zidentyfikować trendy w odkształceniach ściany szczelnej. Na przykład, jeśli przemieszczenie boczne rośnie ze stałą szybkością, może to wskazywać na problem z warunkami gruntowymi lub konstrukcją ściany.
- Wykrywanie anomalii: Regularna analiza danych może również pomóc nam wykryć anomalie w danych dotyczących odkształceń. Na przykład nagły wzrost przemieszczeń bocznych lub znacząca zmiana odczytów odkształceń może wskazywać na potencjalną awarię ściany.
Podejmowanie działań w oparciu o wyniki monitorowania
Po przeanalizowaniu danych z monitorowania należy podjąć odpowiednie działania w oparciu o wyniki. Jeśli odkształcenie mieści się w dopuszczalnych granicach, budowę można kontynuować zgodnie z planem. Jeśli jednak odkształcenie przekracza dopuszczalne granice, należy podjąć natychmiastowe działania, aby zapobiec dalszym szkodom.
- Środki łagodzące: W zależności od przyczyny i stopnia odkształcenia można zastosować kilka środków łagodzących. Mogą one obejmować dostosowanie kolejności budowy, dodanie dodatkowego podparcia do ściany lub modyfikację projektu ściany.
- Komunikacja: Ważne jest, aby poinformować o wynikach monitorowania i proponowanych środkach łagodzących wszystkie zainteresowane strony, w tym właściciela projektu, wykonawcę i inżyniera-projektanta. Dzięki temu wszyscy są świadomi sytuacji i mogą współpracować, aby rozwiązać problem.
Wniosek
Monitorowanie odkształceń ścian szczelnych podczas budowy jest procesem złożonym, ale niezbędnym. Stosując kombinację różnych metod monitorowania, takich jak inklinometry, tachimetry, tensometry i radar penetracyjny, możemy dokładnie wykryć i monitorować odkształcenia ściany. Jako dostawca grodzic jesteśmy zobowiązani do dostarczania wysokiej jakości produktów i wsparcia technicznego, aby zapewnić powodzenie monitorowania odkształceń w każdym projekcie.
Jeśli jesteś zaangażowany w projekt wymagający stosowania grodzic i chcesz mieć pewność prawidłowego monitorowania odkształceń podczas budowy, jesteśmy tu, aby Ci pomóc. Skontaktuj się z nami, aby omówić wymagania projektu i dowiedzieć się, w jaki sposób nasze produkty i usługi mogą zaspokoić Twoje potrzeby. Z niecierpliwością czekamy na możliwość współpracy z Tobą i przyczynienia się do sukcesu Twojego projektu.
Referencje
- Bowles, JE (1996). Analiza i projekt fundamentów. McGraw-Wzgórze.
- Craig, RF (2004). Mechanika gleby. Prasa Spon.
- Broms, BB (1965). Nośność poprzeczna pali w gruntach spoistych. Dziennik Zakładu Mechaniki Gruntów i Fundamentów, 91(3), 27 - 63.
